Profil kompanije

Shenzhen Xianquan Technology Co., Ltd je ogranak Shenzhen Yifanxing Technology, od osnivanja 2022. godine, glavni proizvodi uključuju optički onu, optički patch kabel, optički kabel, optički pigtail, optičke setove alata i brzo optičko vlakno konektora, itd. Postoji mnogo dugoročnih kupaca iz Južne/Sjeverne Amerike, Bliskog istoka i jugoistočna Azija itd.

Zašto odabrati nas

Bogato iskustvo
Naša tragedija je da su zahtjevi kupaca budućnost kompanije, nikada ne iznevjerite klijenta da se osjeća razočarano, a zatim može dobiti dugoročnu poslovnu podršku.

Primjena proizvoda
Telekomunikacije / Mreža

Proizvodno tržište
Južna/Sjeverna Amerika, Bliski Istok i Jugoistočna Azija, itd.

Naša usluga
Pretprodaja
U roku od 2 sata online prodajni tim, više od 10 godina profesionalnog tima inženjera.
Na rasprodaji
Potvrđeni svi detalji narudžbe s kupcem, 100% osiguranje kvalitete, tvornička brza isporuka, više od 8 godina prodajnog iskustva član prodajnog tima.
Nakon prodaje
Svi proizvodi imaju garanciju od 12 mjeseci nakon prodaje, kada garancija ima kvalitet, možemo vam poslati novi na zamjenu i uz tehničku podršku za cijeli život.

SC fiber brzi konektor

LC, FC, ST, MTRJ, MPO, SC Fiber Fast Connector su uglavnom pasivni uređaji koji se mogu ponovo koristiti za povezivanje dva vlakna ili optička kabla kako bi se formirala kontinuirana optička putanja.

LC Fiber Fast konektor

Spajanje optičkih vlakana može se podijeliti na spajanje vruće taline i hladno spajanje. Spajanje vrućim talinom je upotreba mašina za spajanje optičkih vlakana za spajanje, ali je cijena visoka.

FC Fiber Fast Connector

Brzi konektori za optička vlakna poznati su i kao fleksibilni spojevi, koji se mogu koristiti za povezivanje dva neprekidna optička puta formirana optičkim vlaknima.

Brzi konektor za optičko vlakno

Optički brzi konektor su važne komponente koje se koriste za povezivanje optičkih vlakana, a obično se koriste u poljima kao što su optička komunikacija, podatkovni centri i mrežna oprema.

Brzi optički konektor

Konektori optičkog polja koji se koriste za FTTx optičke mreže su SC tipa i mogu se upariti sa standardnim SC adapterima. Prema obliku prednje strane tijela igle, može se podijeliti na dva tipa: PC (uključujući UPC) i APC.

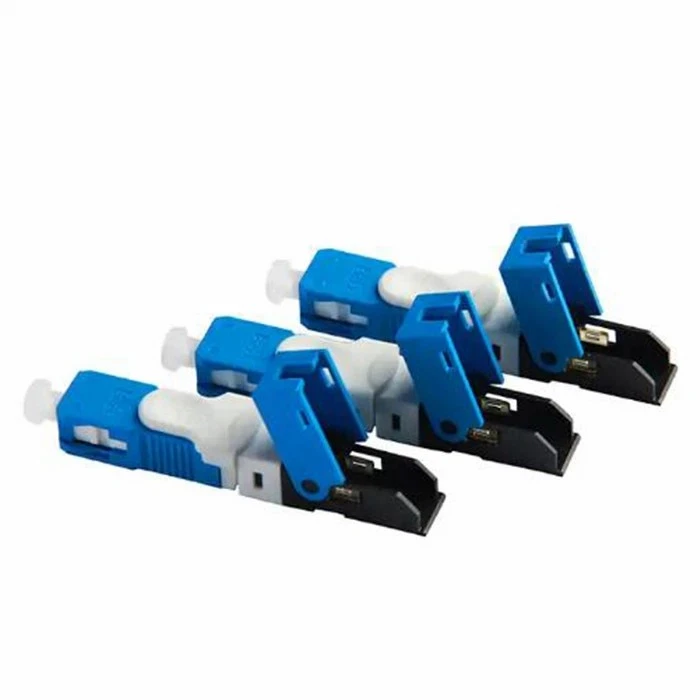

Šta je brzi optički konektor?

Brzi konektor za optička vlakna, također poznat kao brzi optički konektor ili aktivni konektor za vlakna sastavljen na terenu, služi kao pasivni optički uređaj za višekratnu upotrebu i odvojivost. Njegova primarna svrha je olakšati vezu između optičkih vlakana i optičke opreme, što ga čini najčešće korištenim pasivnim optičkim uređajem. Brzi konektor sa optičkim vlaknima može se kategorizirati u dva tipa na osnovu strukture instalacije: mehanička veza i hot melt. Sastoji se od tri bitne komponente: glavnog tijela, školjke i repa.

Prednosti brzog optičkog konektora

Jednostavna instalacija
Brzi konektori sa optičkim vlaknima dizajnirani su za brzu, jednostavnu i pouzdanu instalaciju, bez potrebe za specijaliziranim alatima ili obukom. Mogu se instalirati za nekoliko minuta, smanjujući zastoje i minimizirajući troškove. To ih čini idealnim izborom za stambene i komercijalne aplikacije, gdje je vrijeme ključno.
Isplativo
Brzi konektori sa optičkim vlaknima su isplativa opcija za FTTH umrežavanje, jer zahtijevaju minimalno održavanje i nude visoke performanse. Oni su idealni za kupce koji paze na budžet koji žele uživati u brzom internetu bez trošenja novca.
Visoke performanse
Brzi konektori sa optičkim vlaknima nude visoke performanse, osiguravajući pouzdano i brzo povezivanje. Dizajnirani su tako da minimiziraju gubitak signala i smetnje, osiguravajući da se podaci prenose maksimalnom brzinom i sa minimalnim kašnjenjem. To ih čini idealnim izborom za zahtjevne aplikacije, kao što su video streaming i online igre.

Kompatibilnost

Mehaničko spajanje dobro funkcionira i s jednim modom i sa višemodnim optičkim vlaknima.

Tip brzog optičkog konektora

Lucent konektori (LC)
Lucent konektori, obično poznati kao LC konektori, razvijeni su od strane Lucent Technologies kao rešenje malog oblika za optičke veze. Imaju neke od najmanjih ferula debljine samo 1,25 mm, što ih čini tipom konektora za vlakna malog oblika. Njihova veličina, kvadratni oblik i dupleks dizajn zaglavlja čine ih idealnim za gusto naseljene patch panele i ormare gdje je cilj upakovati što je moguće više priključaka u uski prostor.

Standardni konektori (SC)
SC konektore je razvila japanska telekomunikaciona kompanija, NTT, i iako je originalni naziv možda bio "Subscriber Connector", kolokvijalno su poznati kao standardni konektori ili SC konektori. Oni su dupleks konektor kvadratnog oblika koji koristi čauru od 2,5 mm i ima push-pull mehanizam za njihovo zaključavanje na mjestu. To ih čini robusnijim od ostalih konektora, poput ST konektora, tako da signal neće biti prekinut ako se kabl povuče.

ST konektori
ST konektore je razvio AT&T i bili su jedan od prvih tipova optičkih konektora koji su široko prihvaćeni u optičkim mrežama širom svijeta. Dizajn sa ravnim vrhom (ST) ima ferulu od 2,5 mm, istu kao i SC konektori, i može se koristiti naizmenično sa tim alternativnim tipom konektora kada se koristi hibridni adapter.

Konektori s jezgrom (FC)
FC konektori su tako nazvani jer su bili prvi koji su napravljeni sa keramičkim ferulom sa vijčanim mehanizmom od nerđajućeg čelika za pričvršćivanje. Ovo je u potpunoj suprotnosti sa plastičnim kućištima većine drugih tipova konektora za vlakna, kao što su SC i LC veze. FC konektori su dizajnirani da obezbede mnogo robusniju vezu koja je skoro imuna na slučajno uklanjanje, čime se garantuje da neće biti prekida u podacima.

Multi-Position Connectors (MPO)
MPO konektori, koji se ponekad prodaju naizmjenično sa MTP konektorima, su tipovi konektora sa jednostavnim vlaknima sa push/pull sistemom reze koji ih zaključava na mjestu. Dok je MTP u velikoj mjeri izbor brenda, a ne poseban tip konektora, konektori su dizajnirani imajući na umu mreže viših performansi, dok se MPO konektori češće plasiraju prema manje zahtjevnim aplikacijama. Oba tipa konektora za vlakna rade sa single-modnim i multimodnim kablovima – ferrula je blago nagnuta na single-mod kablovima – iako se najviše koriste u multimodnim kablovima velikog propusnog opsega, zbog načina na koji konektor kombinuje do 24 staklena vlakna unutar jednog pravougaonika. ferrula.

Koja je razlika između brzih optičkih konektora i mehaničkog spajanja?

Kontinuirano ažuriranje optičke komunikacijske tehnologije promoviralo je veliki razvoj FTTH-a, promovišući na taj način kontinuirano širenje tržišta brzih konektora optičkih vlakana. U procesu povezivanja optičkih kablova, općenito postoje dvije metode spajanja optičkih vlakana, jedna je vruća fuzija optičkih vlakana, a druga spajanje pomoću brzih konektora. Dakle, koja je razlika između brzih optičkih konektora i mehaničkog spajanja?

Brzi optički konektor:Brzi konektor je optički konektor koji mehaničkim putem postiže brzu optičku vezu. Koristi prefabrikovanu glavu konektora za optičko vlakno, koja sadrži optičko vlakno i komponente za povezivanje optičkih vlakana unutar, i može se direktno umetnuti u interfejs optičkih vlakana za povezivanje bez potrebe za spajanjem optičkih vlakana i finim podešavanjem. Proces instalacije i povezivanja brzih spojnica relativno je jednostavan i brz i ne zahtijeva poseban alat i opremu.

Mehaničko spajanje (pretpolirani optički konektor):Mehanički spoj je također optički konektor koji koristi prefabrikovane optičke konektore i kombinira mehaničke i optičke metode za postizanje optičkih veza. mehanički obično zahtijevaju spajanje optičkih vlakana i fino podešavanje prije povezivanja kako bi se osigurala kvaliteta i stabilnost prijenosa optičkog signala. Prilikom spajanja, mehaničke zahtijevaju korištenje posebne opreme za spajanje i optičke opreme za završetak spajanja i finog poravnanja optičkih vlakana.

Glavna razlika između mehaničkog spajanja i brzog konektora je u tome što nema pomični utikač i koristi se za direktno fiksiranje čvora optičke veze kada je optičko vlakno povezano na optičko vlakno ili optičko vlakno sa pigtailom. Gubitak kontakta je oko 0.1dB-0.2dB. Uglavnom se koristi za unutrašnje ožičenje ili ožičenje u malim prostorima, čineći instalaciju praktičnijom i fleksibilnijom.

Polja primjene brzih optičkih konektora u FTTH mrežama

Rezidencijalne aplikacije

Brzi konektori sa optičkim vlaknima su idealni za stambene aplikacije, kao što su kuće i stanovi. Nude brzu internet konekciju, omogućavajući stanovnicima da uživaju u neprekidnom strimingu, igranju igara i pregledavanju. Također su idealni za kućne urede, pružajući pouzdanu povezanost udaljenim radnicima.

Komercijalne aplikacije

Brzi konektori sa optičkim vlaknima su također pogodni za komercijalne aplikacije, kao što su uredi, hoteli i bolnice. Oni nude brzu internet konekciju za zaposlene, goste i pacijente, osiguravajući neometano poslovanje. Također su idealni za video konferencije, online obuku i aplikacije za telemedicinu, pružajući pouzdano i brzo povezivanje za kritične aplikacije.

Industrijske primjene

Brzi konektori sa optičkim vlaknima se također koriste u industrijskim aplikacijama, kao što su proizvodni pogoni i skladišta. Oni nude povezivanje velike brzine za industrijske upravljačke sisteme, osiguravajući neometano odvijanje operacija. Takođe su idealni za sigurnosne aplikacije, kao što su CCTV i sistemi kontrole pristupa, obezbeđujući pouzdano i brzo povezivanje za kritične aplikacije.

Kako instalirati i koristiti brzi optički konektor?

Pripremite optički kabl:Skinite zaštitni premaz sa kraja optičkog kabla pomoću alata za skidanje vlakana. Pazite da ne oštetite vlakno.

Očistite vlakna:Koristite maramice koje ne ostavljaju dlačice i rastvor za čišćenje optičkih vlakana da očistite izloženi vrh vlakana. Ovo će ukloniti svu prljavštinu ili onečišćenja sa površine vlakana.

Pripremite brzi konektor:Otvorite pakovanje brzog konektora i uklonite telo konektora. Uvjerite se da je konektor čist i bez prašine ili krhotina.

Umetnite vlakno u konektor:Lagano umetnite očišćeno vlakno u konektor dok ne dođe do krajnje strane ferule. Uvjerite se da je vlakno poravnato sa središnjim otvorom ferule.

Osigurajte vlakno:Koristite alat za presovanje ili druga mehanička sredstva koja se isporučuju sa brzim konektorom da učvrstite vlakno na mestu. Slijedite upute proizvođača za pravilan mehanizam za presovanje ili zaključavanje.

Ponovite postupak za dodatne konektore

Ako trebate instalirati više brzih konektora, ponovite gornje korake za svaki konektor.

Testirajte vezu

Povežite brzi konektor sa odgovarajućim spojnim konektorom na drugom kraju optičke veze. Koristite optički mjerač snage ili OTDR za mjerenje gubitka snage ili refleksije veze. Uvjerite se da veza ispunjava tražene specifikacije.

Pregledajte vezu

Upotrijebite inspekcijski mikroskop s optičkim vlaknima ili vizualni lokator kvara za pregled krajnjeg dijela konektora. Uvjerite se da nema pukotina, prljavštine ili drugih zagađivača koji bi mogli utjecati na kvalitetu veze.

Razlika između brzog optičkog konektora i optičkog adaptera

Konektor
Fiber Optical Fast Connector ima samo jedan tip konektora (SC, LC) za kompletno povezivanje optičkih vlakana i optičke opreme. Ali optički adapter može ostvariti konverziju između različitih sučelja kao što su FC, SC, ST, LC, MTRJ, MPO, E2000, itd.

Funkcija
Fiber Optical Fast Connector je spojni utikač između optičkih vlakana i opreme za vlakna, može ostvariti prijenos optičkih signala. Ali optički adapter se može koristiti za međusobno povezivanje optičke opreme različitih tipova, specifikacija ili sučelja i igra funkciju povezivanja.

Izgled Struktura
Fiber Optical Fast Connector je obično napravljen od plastike, i to je izduženi kockasti oblik, pogodan samo za jedan tip optičkog konektora. Optički adapter je napravljen od metala ili plastike, a najčešće je pravougaonog ili cilindričnog oblika. Oba kraja optičkog adaptera su dizajnirana da odgovaraju utičnicama i pinama različitih tipova konektora.

Aplikacija
Fiber Optical Fast Connector se uglavnom koristi za fizičku vezu između optičkih vlakana i optičke opreme, obično se koristi u lokalnim mrežama, mrežama šireg područja i podatkovnim centrima. Optički adapter se uglavnom koristi za povezivanje optičke opreme različitih tipova, specifikacija ili sučelja, kao što se koristi u distributivnim stalcima za vlakna, optičkim prekidačima i drugoj opremi.

Plugability
Brzi optički konektor se obično može priključiti, a korisnici ga mogu slobodno uključivati i isključivati po potrebi, što olakšava održavanje i zamjenu. Optički adapter je obično jednokratna instalacija i ne može se priključiti.

Kako instalirati brzi optički konektor

1. Kompatibilnost optičkih vlakana

Prilikom povezivanja optičkih vlakana bitno je uzeti u obzir njihove načine prijenosa i jezgra vlakana. Izbjegavajte spajanje optičkih vlakana s različitim načinima prijenosa ili različitim jezgrama vlakana zajedno, jer to može dovesti do degradacije ili neusklađenosti signala.

2. Kompatibilnost konektora

Uvjerite se da konektori koje koristite imaju isti način prijenosa, jezgro vlakana i kompatibilne tipove pinova. Povezivanje konektora sa različitim tipovima pinova može dovesti do lošeg kvaliteta veze i gubitka signala.

3. Dizajniranje prostora šasije/ormana

Prilikom dizajniranja vaše šasije ili ormara obratite pažnju na prostor predviđen za polaganje optičkih kablova. Ovo osigurava prirodan i gladak raspored kablova, minimizirajući prelaze pod pravim uglom koji mogu uticati na performanse signala.

4. Obrada preostale dužine

Slijedite zahtjeve konstrukcije i osigurajte odgovarajuću količinu preostale dužine između komponenti kabela postavljenih na udaljenosti. Namotajte višak kabela prema navedenim smjernicama. Izbjegavajte savijanje ili vezivanje kabela jer to može uzrokovati gubitak signala i pogoršanje.

5. Sklop i fiksiranje kablova

Prilikom vezivanja i fiksiranja kabla tokom procesa instalacije, održavajte odgovarajuću čvrstoću. Vanjski sloj kabela treba imati blagu deformaciju i ne smije biti pretjeranog pritiska na optičko vlakno. Pretjerano vezivanje ili stiskanje kabela može negativno utjecati na performanse prijenosa. Razmislite o korištenju spojnica za kabele za sigurno i pravilno pričvršćivanje kabela. Uvijek se pridržavajte preporučenog načina korištenja kabela.

FAQ

P: Koja je razlika između spajanja i brzog konektora?

O: Glavna razlika između mehaničkog spajanja i brzog konektora je u tome što nema pokretni utikač i koristi se za direktno fiksiranje čvora optičke veze kada je optičko vlakno povezano na optičko vlakno ili optičko vlakno sa pigtailom. Gubitak kontakta je oko 0.1dB-0.2dB.

P: Šta je brzi optički konektor?

O: Konektor za optičko vlakno je uređaj koji je odvojivo povezan između optičkog vlakna i optičkog vlakna. Češći konektori za optička vlakna uključuju adaptere za optička vlakna i brze konektore. Brzi konektor. Brzi konektor se naziva i brzi konektor, aktivni konektor za optička vlakna sastavljen na terenu.

P: Koja je razlika između konektora za vlakna i spojnice?

O: Fusion spajanje pruža najmanji gubitak i najmanju refleksiju, i smatra se najjačom i najpouzdanijom metodom spajanja vlakana. Kada se pravilno izvrši, spajanje može pokazati gubitak manji od {{0}}.1dB. Nasuprot tome, konektori za vlakna obično će dati gubitak od 0,2 dB ili više.

P: Koji je najčešći konektor za optičke kablove?

O: SC konektor je izmišljen da direktno zamijeni ST konektore i, kao rezultat, postao je jedan od najčešćih konektora za vlakna na svijetu. Slično ST konektoru, ovaj SC stil takođe koristi čauru od 2,5 mm. SC konektor je ono što se naziva neoptički konektor za odvajanje.

P: Kako odrediti tip konektora za vlakna?

O: Konektori za vlakna su dizajnirani posebno za vrstu vlakana koja se koristi. Jednomodno vlakno koristi konektor 9/125, koji se odnosi na jezgro i prečnik omotača optičkog vlakna. Višemodna vlakna zahtijevaju ili konektor od 50/125 µm za razrede OM2, OM3 i OM4 ili konektor od 62,5/125 µm za razred OM1.

P: Kako zapamtiti optičke konektore?

O: Vizuelna pomagala kao što su grafikoni i dijagrami mogu uvelike pomoći u prisjećanju različitih optičkih konektora. Napravite referentni grafikon sa slikama i opisima svakog tipa konektora, naglašavajući njihove jedinstvene karakteristike. Primjer: SC: kvadratnog oblika, lako zaključavanje push-pull.

P: Koja je razlika između plavih i zelenih konektora za vlakna?

O: Plavi singlemode konektori imaju UPC (ultra fizički kontakt) završni dio vlakna, dok zeleni singlemode konektori imaju APC (ugaoni fizički kontakt) prednji dio vlakna. I da, važno je razumjeti razliku – posebno kada je u pitanju testiranje.

P: Kako izgleda optički konektor?

O: Većina konektora za optička vlakna su utikači ili takozvani muški konektori sa izbočenim prstenom koji drži vlakna i poravnava vlakna za spajanje. Oni koriste adapter za spajanje za spajanje dva ferula konektora koji se uklapaju u mehanizam za osiguranje konektora (bajonet, zavrtnji ili uskočni).

P: Koji su najpopularniji konektori za optička vlakna?

O: Ipak, u današnjim mrežama sa optičkim vlaknima, SC konektori su među dva najčešća optička konektora. Zbog veće veličine ovog konektora, koji zahtijeva više prostora za isti broj portova, polako je zamijenjen modernijim, aerodinamičnim konektorima, kao što su LC i MPO konektori.

P: Šta su dva standardna optička konektora?

O: Uobičajeni tipovi optičkih konektora su LC, SC, MTP/MPO, ST i FC. LC konektor, kao glavni konektor za optička vlakna, ima tendenciju da bude najpoželjniji zbog svoje kompaktne veličine, visokih performansi i lakoće upotrebe.

P: Koji je najčešći tip kabla sa optičkim vlaknima?

O: Najčešći tip optičkog kabla zavisi od primene. Višemodno vlakno (MMF) se često koristi za opće namjene zbog niže cijene i pogodnosti za kraće udaljenosti u podatkovnim centrima. Međutim, single-mode kabel je češći u aplikacijama na velikim udaljenostima i širokom propusnom opsegu.

P: Koji su najpopularniji konektori za optička vlakna?

P: Koji je najčešći konektor za optičke kablove?

P: Koja je razlika između spajanja i konektora optičkog kabla?

O: Dok se konektor smatra polutrajnom, priključnom vezom, spajanje je trajno. Iako se neki spojevi mogu ponovo unijeti za popravke, oni su napravljeni bez namjere čak i povremenih spajanja i prekida.
